压力变送器WPT-101
产品概述
WPT-101 压力变送器是合肥无涯自主研发的导轨式多路信号采集模块，专为生物制药一次性工艺管路测压配套设计，可同步采集三路一次性无菌压力传感器实时压力数据，通过标准 4-20mA 模拟电流或 RS485 数字信号稳定传输至记录仪、掌式压力监测仪、车间 PLC 中控系统，实现配液、过滤、层析全工序压力在线监测与自动化闭环控制。
整机采用标准 DIN 导轨紧凑型结构，体积小巧，适配洁净车间控制柜集中安装，完美搭配磁力搅拌系统、多层储液车、不锈钢微孔过滤器组成完整在线压力监控体系。

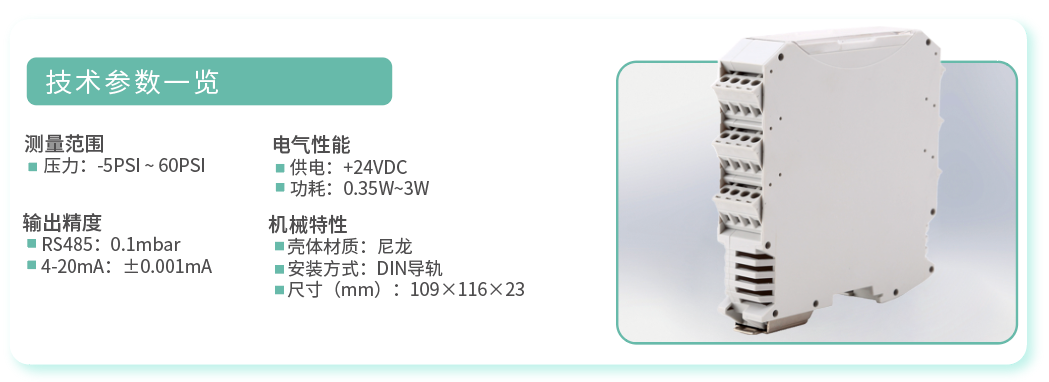

核心技术参数
1. 压力测量规格
- 测量量程：-5PSI ~ 60PSI，覆盖负压输送、低压缓冲液转运、过滤压差、层析柱高压全工艺区间；
- 输出高精度： RS485 数字输出精度可达 0.1mbar； 4-20mA 模拟信号精度 ±0.001mA，捕捉微小压力波动，精准计算跨膜压差 TMP。
2. 电气性能
- 标准供电：+24VDC 工业直流供电，适配制药车间工控柜通用电源；
- 低功耗区间：整机功耗 0.35W~3W，长时间连续运行稳定节能。
3. 机械安装特性
- 壳体材质：高强度尼龙外壳，绝缘抗干扰，耐车间消毒液环境；
- 安装形式：标准 DIN 导轨卡扣式安装，拆装便捷，可集中排布在控制柜内；
- 整机尺寸：109×116×23mm，超薄窄型设计，节省控制柜内部空间。
核心产品优势
-
三路同步采集，一台实现多点测压 单台设备可同时接入三路一次性压力传感器，一台模块即可监测多层储液车多层管路、过滤器上下游压差、搅拌袋内压力，减少控制柜内模块数量，降低采购与布线成本。
-
双信号输出，兼容全类型接收设备 同时支持 4-20mA 工业模拟信号与 RS485 数字通讯，既可对接传统工控 PLC、本地数显表头，也可连接智能完整性测试仪、掌式记录仪、产线 DCS 中控系统，新旧产线均可兼容改造。
-
超高测量精度，工艺数据稳定可追溯 双输出通道均具备超高分辨率，精准识别滤芯堵塞、管路弯折、胀袋等细微压力变化，全程连续记录压力曲线，数据符合 GMP 数据完整性要求，满足药监核查追溯需求。
-
导轨模块化设计，布线安装简洁 标准 DIN 导轨卡扣式安装，可集中集成在洁净区控制柜；尼龙绝缘壳体抗电磁干扰，车间电机、泵体运行不会造成压力信号漂移，保障长期在线监测稳定。
-
自研适配一次性传感耗材，成套工艺闭环 与公司一次性无菌压力传感接头、过滤器完整性测试仪、搅拌储液设备整套配套，专为生物制药密闭一次性工艺开发，无信号匹配兼容问题，实现配液 - 输送 - 过滤全流程压力自动化监控。
